Забивной свайный фундамент
Забивной свайный фундамент – вид фундамента, при котором погружение свайных столбов осуществляется без предварительного извлечения грунта для установки. Классический метод установки – забивание свай ударным методом. Для этого используются специальное сваебойное оборудование – гидравлическое, паровоздушное или дизель-молоты.
В некоторых случаях для погружения свай используются другие способы. К ним относятся установка с помощью вибрации и вдавливания. Наземная часть свай скрепляется ростверком.
Чем отличаются набивные и забивные сваи
Забивные сваи. Готовые свайные столбы, при помощи специальной техники, загоняются в землю на необходимую глубину.
Буронабивные сваи. Изготавливаются в процессе строительства фундамента. В местах установки проводится бурение скважины на глубину погружения будущей сваи. Затем в скважину устанавливается арматура, после чего отверстие заполнятся цементным раствором. Иногда, при обустройстве фундамента на неустойчивых почвах, для дополнительной надежности в скважину помещается металлическая труба и только затем проводится бетонирование.
Достоинства и недостатки забивного свайного фундамента
Эксплуатационные особенности, а также достоинства и недостатки зависят в первую очередь от материала и технологии изготовления свай. Но существуют и общие характеристики.
Достоинства забивного фундамента
- Обладают высокой прочностью и способны выдерживать большие нагрузки, особенно фундаменты на железобетонных сваях.
- Монтаж фундамента не требует серьезной подготовки участка и объемных земляных работ.
- Идеально подходит для затопляемых территорий, так как есть возможность поднять дом над уровнем затопления.
- Монтажные работы, не смотря на трудоемкость, проводятся в короткие сроки.
- При возведении забивного основания, почва не разрыхляется, а наоборот, утрамбовывается, за счет чего повышается надежность и устойчивость конструкцию.
- Нагрузки на фундамент передаются на глубинные плотные грунты. Это увеличивает несущую способность основания.
Забивной фундамент на практике: возведение при помощи специального оборудования.
Недостатки
- Необходимость привлечения спецтехники.
- Могут возникнуть сложности с оборудованием цокольного помещения.
- Фундамент недостаточно надежен на набухающих и просадочных грунтах.
- Возможна неравномерная усадка фундамента. Причиной может послужить различие в плотности грунта и разная нагрузка на сваи.
Классификация свай забивного типа
По типу сечения столбы бывают:
- цельными;
- трубчатыми (диаметр которых не превышает 80 см и которые имеют грунтовое ядро);
- Н-образными;
- с закрытым концом.
По материалу изготовления могут быть:
- из древесины;
- из стали;
- железобетонными.
Особенности деревянного забивного фундамента
Деревянные забивные сваи используются в тех случаях, когда подошва фундамента располагается ниже залегания грунтовых вод.
Для изготовления свайных столбов используются смолистые и устойчивые к гниению породы деревьев – сосна, дуб, ель, пижма, кедр и т.д.
Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров. Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель.
Различают три вида забивных деревянных свай.
- Одиночные. Классические деревянные столбы, которые монтируются по одному.
- Пакетные. Свая представляет собой несколько брусьев (обычно 3 или 4 шт.), составленных вместе.
- Сваи из клееного бруса. Основное достоинство этого вида – возможность изготовить свайный столб любой длины. Технология изготовления клееного бруса заключает в себе склеивание высушенных и строганных досок. Для работы применяются био- и водостойкие клея, что повышает долговечность и эксплуатационные характеристики изделия.
Заглубление деревянного столба должно проходить на глубину не менее 1,2 метра. Обязательно учитывается уровень промерзания грунта – свая погружается ниже ее как минимум на 0,5 м.
Достоинства и недостатки деревянного забивного фундамента
Основным недостатком такого основания является подверженность древесины гниению. Регулярно меняющийся уровень влажности в почве значительно сокращает срок службы свай из древесины.
К достоинствам деревянных основания относят:
- экологичность;
- способность к восстановлению прежних свойств после некоторого давления;
- простоту монтажа;
- невысокую стоимость.
Особенности забивного фундамента на ЖБИ-сваях
Железобетонные сваи бывают двух видов – цельными и полыми. Полые изготавливаются при помощи центрифуги, имеют чаще всего круглую форму и используются в строительстве одноэтажных зданий. Не подходят для возведения фундамента в сейсмически активных зонах, торфяных почвах. В отличие от цельных, полые свайные столбы имеют меньший вес, что значительно упрощает работу с ними.
Маркировка свай из железобетона в соответствии с ГОСТом
- «С» — столбы с поперечным армированием.
- «СК» — сваи круглые, имеющие полость.
- «СП» — столбы квадратной конфигурации, имеют круглую полость, за счет чего снижается их вес. Армируются как напрягаемым, так и обычным методом.
- «СГ» — прямоугольные сваи из тяжелого бетона. За счет увеличения площади сечения, отличаются большей несущей способностью, чем квадратные.
- «СЦ» — сваи с квадратным сечением без поперечного армирования.
- «1СД» — колонновидные сваи.
- «2СД» — колонновидные сваи, предназначенные для установки по средним осям.
- «ССН», «ССВ» — составные свайные столбы.

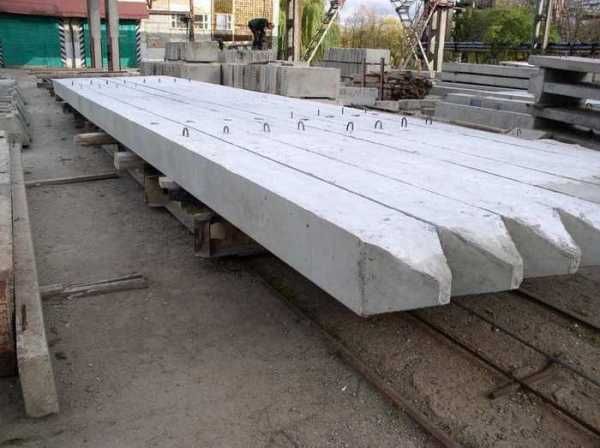

Железобетонные сваи сплошного сечения
Цельные сваи бывают нескольких форм – Н-образные, круглой, квадратной или прямоугольной конфигурации.
Особенности армирования
Для изготовления используется гидротехнический бетон и стальная арматура. Армирование может быть как обыкновенным или натяжным.
Особенность армирования с помощью предварительно напряженной арматуры в том, что металлический элемент, прежде чем бетонировать, растягивают с помощью домкрата или другого приспособления.
Также растяжение можно усилить при использовании электричества – через арматуру пропускается огромный ток, что приводит к нагреву металла и он расширяется. Арматура фиксируется в этом состоянии на протяжении всего цикла бетонирования сваи.
Расположение арматуры внутри сваи
После застывания бетона, напряжение с металлического элемента снимается – прекращается подача тока или ослабляется фиксация домкратом. Такой способ увеличивает прочность изделия.
Между бетоном и металлом возникает напряжение, так как металлический элемент пытается сжаться, а бетон — сохранить свои позиции – старается растянуть металл в прежнее состояние. Это дает возможность частично потянуть армирующий элемент на изгибе и повысить прочность всей конструкции.
В зависимости от положения, сваи армируются двумя способами.
- Продольное армирование. Представляет собой основную рабочую арматуру.
- Поперечное армирование. Его цель – объединить продольную арматуру и принимать ударную нагрузку в процессе забивания сваи.
Применение забивного ЖБИ фундамента
Железобетонный свайный фундамент — наиболее распространенный тип фундаментов. Он используется для:
- строительства частных домов;
- строительства производственных зданий и сооружений;
- строительства многоэтажных и малоэтажных построек;
- для построек из кирпича, древесины, газобетона, пеноблоков и других материалов;
- как основание под каркасные дома, гаражи, беседки и другие хозяйственные постройки.
Особенности ЖБИ-фундамента
- Бетонные сваи обладают высокой прочностью и выносливостью. Согласно ГОСТу, прочность бетонного столба должна быть не меньше 200 кгс/см2. Минимальный вес, который может выдержать свая – 125 тонн.
- Бетон склонен к разрушению в неблагоприятной среде – почвах с высоким содержанием хлоридов, кальция, сульфатов и других минеральных солей и щелочей.
- Большой вес ЖБИ-свай затрудняет транспортировку и установку.
- Использование для фундамента того или иного типа свай зависит, в первую очередь, от особенностей почвы.
Подбор типа ЖБИ-основания под почву
- Свайные столбы напряженного армирования применяются для установки в грунтах, обладающих средней плотностью.
- Сваи обычного армирования – для монтажа на песчаных и глиняных почвах.
- Свайные столбы продольного ненапряженного армирования – на грунтах склонных к сжиманию, не имеющих глины и валунов.
- Колонновидные сваи применяются на глиняных и средней плотности грунтах.
- Круглые сваи полого сечения – для одноэтажных зданий на устойчивых почвах.
Стальные забивные сваи
Изготавливаются из различного профиля – швеллера, труб и т.д. В длину различают короткие, длинные и составные.
Используются для фундаментов под любые строения, как частные, так и специального назначения, а также применяются в тех случаях, когда нет возможности возведения фундамента на железобетонных сваях.
По конструкции стальные сваи бывают:
- корневидные;
- конические;
- анкерные;
- колонны.
Чаще всего в строительстве забивного фундамента используются конические сваи.
Достоинства и недостатки фундамента на стальных сваях
Фундаменты на стальных сваях могут возводиться в сложных геологических условиях, например на почвах с высокой плотностью.
К основным плюсам относятся:
- Небольшой вес.
- Возможность установки на глубину до 90 м.
- Возможность возведения фундамента круглогодично.
- Длительный срок службы.
Минусом фундамента на металлических сваях является его подверженность коррозиям. Основание может разрушиться в очень короткий срок при неправильной технике возведения, высокой агрессивности среды эксплуатации и некачественном антикоррозийном покрытии.
